Aardingsweerstand Testen: Procedure en Eisen
Inleiding
Het testen van de aardingsweerstand is essentieel voor de veiligheid van elektrische installaties. Het zorgt ervoor dat de aardverbinding voldoet aan de geldende normen, waardoor de risico's op elektrische schokken en storingen worden beperkt. Deze handleiding legt uit hoe je een test van de aardingsweerstand uitvoert, hoe je de resultaten interpreteert en geeft informatie over de benodigde apparatuur en kosten.
Voorbeeld: Twee testresultaten van aardingsweerstand met een Fluke 1663 tester:

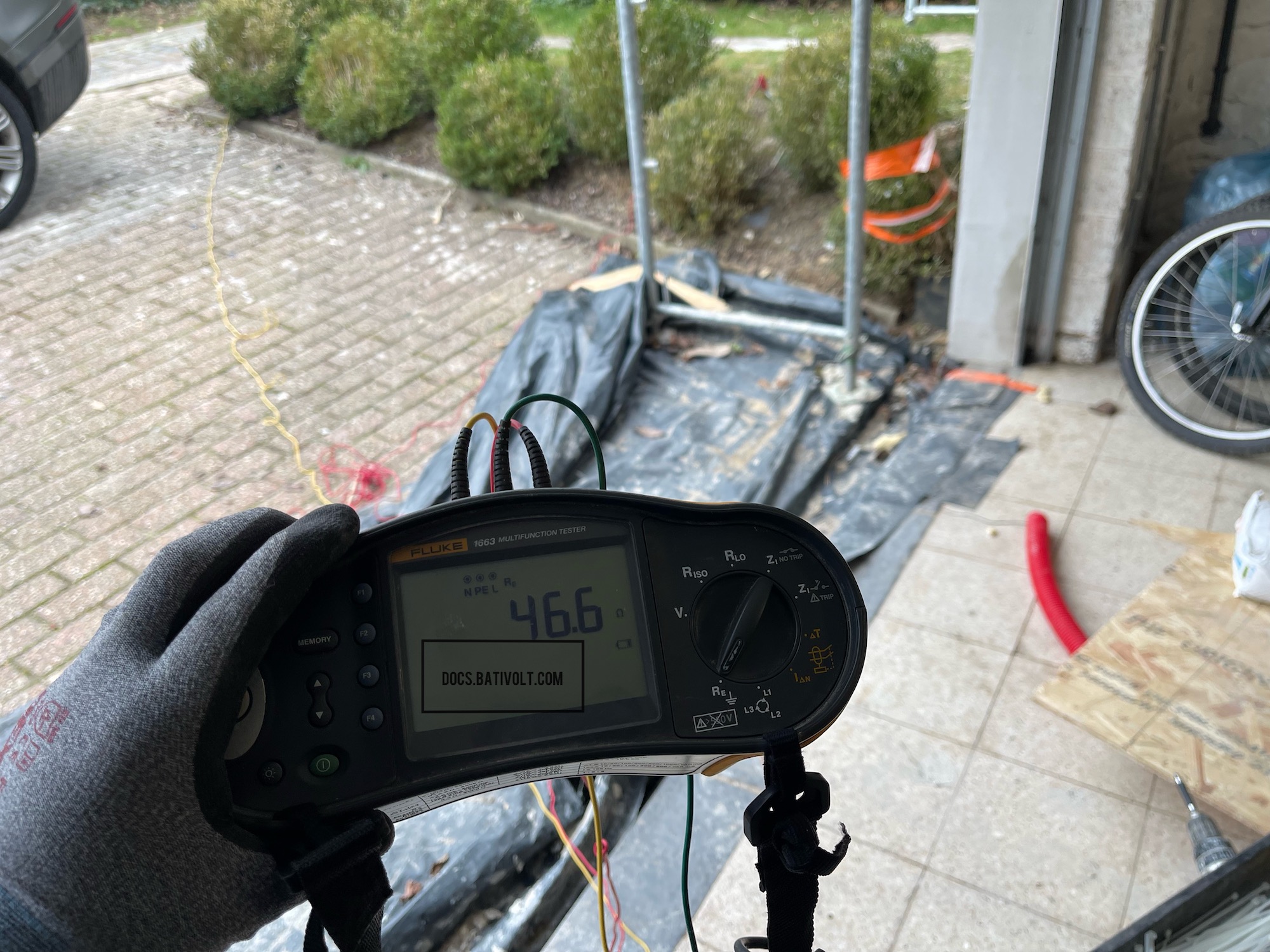

- Niet-conform: 46,6 ohm (boven de norm)

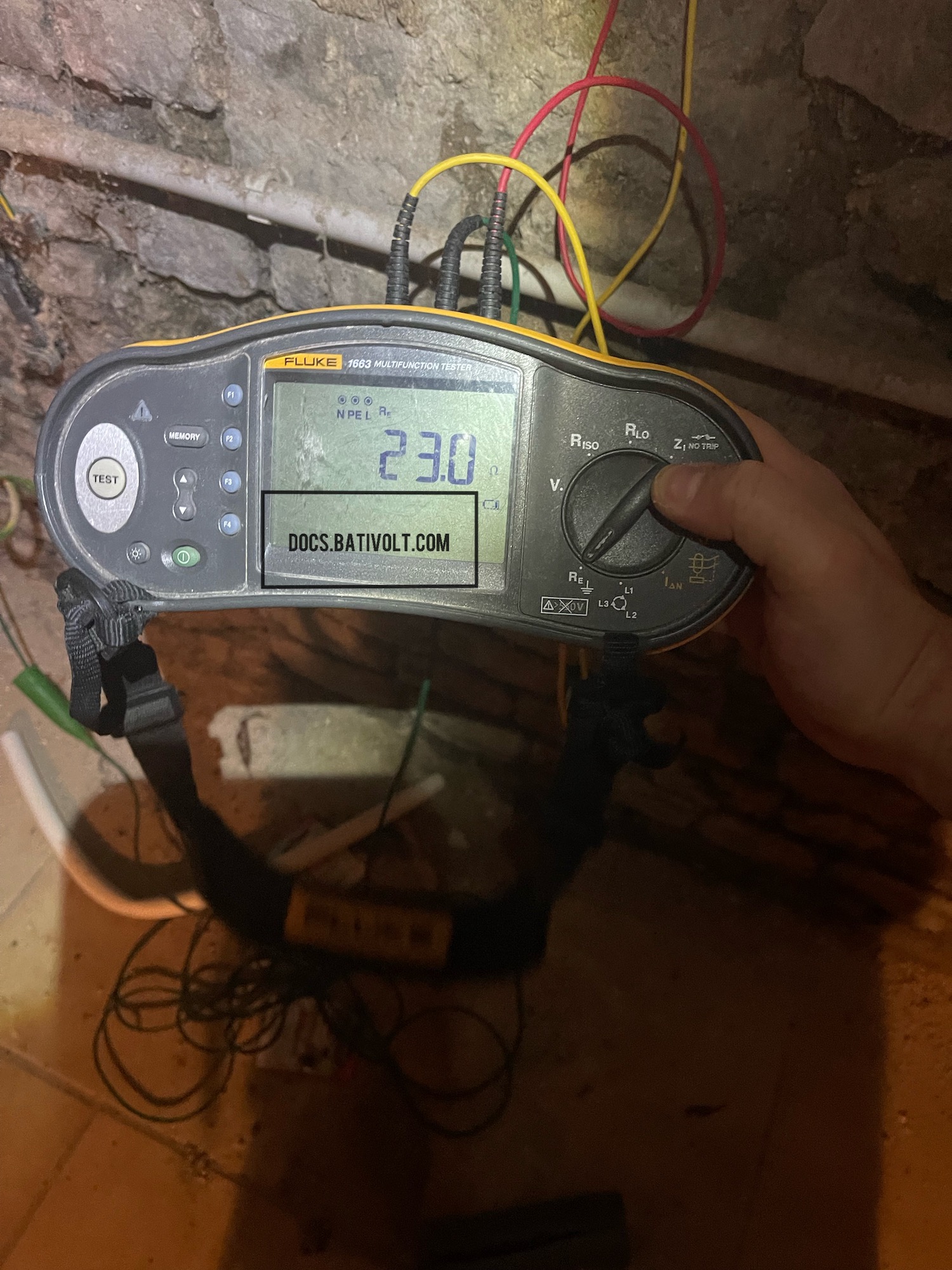

- Conform: 23 ohm (onder de limiet van 30 ohm)
Afbeeldingen: Testresultaten van aardingsweerstand
Voorbeeld: Twee testresultaten van aardingsweerstand met een Fluke 1663 tester:
- Niet-conform: 46,6 ohm (boven de norm)
- Conform: 23 ohm (onder de limiet van 30 ohm)
1. Waarom de Aardingsweerstand Testen?
De aardingsweerstand zorgt ervoor dat foutstromen veilig naar de aarde worden geleid. Een waarde onder de 30 ohm is doorgaans vereist om gebruikers en apparatuur te beschermen.
Opmerking: Regelmatig testen van de aardingsweerstand zorgt ervoor dat het aardingssysteem goed functioneert en conform de normen blijft.
2. Benodigdheden: Aardingsweerstand Tester
De aardingsweerstandstester is een essentieel hulpmiddel voor het controleren van de veiligheid en conformiteit van een installatie. Hoewel in dit voorbeeld de Fluke 1663 wordt gebruikt, zijn er andere apparaten die ook nauwkeurige metingen van de aardingsweerstand kunnen uitvoeren.
Werking en Gebruik
- Voorbereiding: Verbind de tester met de meetpennen en aardingspalen.
- Plaatsing van de Aardingspalen: Sla de aardingspalen op een specifieke afstand van de hoofdaarding in de grond.
- Testen: De tester past spanning toe en meet de stroom, waardoor de weerstand wordt berekend volgens de wet van Ohm.
💡 Tip: Gebruik een hamer of mokerslag om de aardingspalen goed in de grond te krijgen. Dit zorgt voor een goede verbinding met de aarde voor nauwkeurige metingen.
Alternatief: Gebruik van een Breekhamer voor het Plaatsen van Aardingspalen
Een breekhamer met een speciale kop kan ook worden gebruikt om het plaatsen van aardingspalen te vergemakkelijken, vooral als de grond hard is. Deze kop past op de paal en helpt deze snel en gelijkmatig in de grond te slaan zonder schade.
Voorbeeldafbeelding: Gebruik van een breekhamer voor aardingspalen
Een illustratieve foto wordt binnenkort toegevoegd. Vanwege de omvang van de documentatie kunnen sommige secties tijdelijk geen afbeeldingen bevatten.
Wil je bijdragen aan de gemeenschap? Stuur je eigen foto naar docs@bativolt.com, en we voegen deze toe met vermelding van je naam als bijdrager. Samen verbeteren we de educatieve ervaring van Bativolt!
3. Testprocedure: Stapsgewijze Instructies
3.1. Voorbereiding van de Locatie
- Maak de grond vrij: Zorg ervoor dat de grond rond de aardingspaal vrij is van puin of isolerend materiaal.
- Afstand tussen de palen: Plaats de aardingspalen op een specifieke afstand (minimaal 2 meter uit elkaar) voor een nauwkeurige meting.
3.2. Instellen van de Tester
- Verbind de Kabels: Sluit de kabels van de Fluke 1663 tester aan op de aardingspunten en palen.
- Kies de Testmodus: Stel de tester in op de aardingsweerstand testmodus.
3.3. Resultaten Lezen en Interpreteren
- Conform Resultaat: Onder de 30 ohm, wat aangeeft dat de weerstand voldoende is.
- Niet-conform Resultaat: Boven de 30 ohm, wat betekent dat verbeteringen nodig zijn voor de veiligheid.
Let op: Bij niet-conforme resultaten kan het nodig zijn extra aardingspalen toe te voegen of het contact met de grond te verbeteren.
4. Kostenoverzicht
De kosten van een test van de aardingsweerstand variëren afhankelijk van de apparatuur, tijdsbesteding en eventuele inzet van een professional.
4.1. Huur van Apparatuur
- Huur van een aardingsweerstandstester: Ongeveer €50 tot €100 per dag.
- Aankoop van een aardingsweerstandstester: Tussen €300 en €1500, afhankelijk van de functies.
4.2. Installatie en Extra Materiaal
- Aardingspalen: Ongeveer €10 tot €30 per paal.
- Verbindingskabels: Afhankelijk van de lengte en dikte, tussen €5 en €20.
4.3. Professionele Dienstverlening
Het inschakelen van een elektricien voor de test kost doorgaans tussen de €100 en €200, inclusief reiskosten, arbeid en gebruik van professioneel materiaal.
5. Berekeningsmethode: De Wet van Ohm
De tester gebruikt de wet van Ohm om de weerstand te berekenen: R = V/I, waarbij:
- R de aardingsweerstand is (in ohm),
- V de toegepaste spanning is,
- I de gemeten stroom is.
Voorbeeld: Als de tester een spanning van 10 volt toepast en de stroom is 0,5 ampère, dan is de weerstand R = 10 / 0,5 = 20 ohm.
Advies: Voer metingen uit op verschillende punten rond de aardingspaal om consistente waarden te garanderen. Variaties kunnen wijzen op problemen met de grond of de palen.
Conclusie
Een conform aardingsweerstand is essentieel voor de veiligheid van elektrische installaties. Bij twijfel of niet-conforme resultaten is het sterk aanbevolen om een professional te raadplegen. Het voldoen aan de eisen van de aardingssystemen voorkomt potentiële risico's en zorgt voor de veiligheid van de gebruikers.
Herinnering: Het testen van de aardingsweerstand is verplicht voor zowel nieuwe als bestaande installaties. Conformiteitswaarden bieden een effectieve bescherming tegen elektrische storingen.
