Ontbrekende of Niet-Conforme Elektrische Schema's
Inleiding
Elektrische schema's zijn cruciale documenten om de veiligheid, conformiteit en efficiënte beheer van elektrische installaties te waarborgen. Ze dienen als visuele gids om de configuratie van een installatie te begrijpen, wat interventies en reparaties vergemakkelijkt.
Waarschuwing: Het ontbreken van schema's of onnauwkeurigheden hierin kan ernstige gevolgen hebben voor zowel professionals als gebruikers.
Dit artikel bespreekt het belang van deze schema's, de implicaties van hun afwezigheid en de wettelijke eisen die eraan verbonden zijn.
1. Waarom zijn Elektrische Schema's Nodig?
1.1. Essentieel Referentiehulpmiddel
Elektrische schema's zijn essentiële referentiehulpmiddelen. Ze geven een gedetailleerde weergave van de installatie en tonen hoe componenten zoals zekeringen, stopcontacten en apparaten met elkaar verbonden zijn.
Tip: Het gebruik van actuele schema's maakt interventies, of het nu om reparaties of nieuwe installaties gaat, een stuk eenvoudiger.
1.2. Veiligheid Waarborgen
Veiligheid is van het grootste belang bij elke elektrische installatie. Schema's helpen ervoor te zorgen dat de circuits correct zijn geconfigureerd en beveiligd.
Opmerking: Bij storingen maakt een duidelijk schema het mogelijk om snel de oorzaak van het probleem te vinden, waardoor de risico's op elektrische ongelukken worden verminderd.
1.3. Wettelijke Verplichting
Conform de eisen van het Algemeen Reglement op de Elektrische Installaties (AREI) is het verplicht dat installaties vergezeld gaan van nauwkeurige schema's.
Regelgeving: Artikelen 3.1.2 en 6.4.6 bepalen dat deze documenten up-to-date moeten zijn en tijdens conformiteitscontroles beschikbaar moeten worden gesteld.
1.4. Vergemakkelijking van Conformiteitscontroles
Tijdens inspecties baseren controleurs zich op de schema's om de conformiteit van een installatie te beoordelen.
Tip: De aanwezigheid van goed gedocumenteerde schema's versnelt het inspectieproces en verkort de tijd die nodig is voor controles.
Met toegang tot de schema's kunnen inspecteurs gemakkelijker potentiële overtredingen identificeren en de algehele conformiteit van de installatie beoordelen.
2. Gevolgen van Ontbrekende Schema's
2.1. Volledig Ontbrekende Schema's
Het ontbreken van elektrische schema's betekent dat er geen documentatie beschikbaar is om controleurs of elektriciens te begeleiden. In dit geval kan de inspecteur alleen vertrouwen op een visuele controle, wat de mogelijkheid om problemen te identificeren aanzienlijk beperkt.
Waarschuwing: Zonder schema's kan niet worden gegarandeerd dat de installatie aan de veiligheidsnormen voldoet. Dit kan ernstige gevolgen hebben.
2.2. Onvolledige of Niet-Conforme Schema's
Schema's kunnen onvolledig zijn of niet overeenkomen met de werkelijkheid van de installatie. Bijvoorbeeld, een schema dat essentiële circuits of beveiligingsapparaten niet weergeeft, kan de inspecteur misleiden.
Opmerking: Bij gebrek aan nauwkeurige informatie wordt het moeilijk om de werkelijke toestand van de installatie vast te stellen, wat het risico op ernstige overtredingen vergroot.
2.3. Impact op de Koper
De gevolgen van ontbrekende of onnauwkeurige schema's beperken zich niet tot inspecties. 90% van de vastgoedverkopen vindt plaats met een attest van niet-conformiteit, wat betekent dat het merendeel van de verkochte elektrische installaties onvolledige of ontbrekende schema's heeft. In deze gevallen kan de controleur alleen een visuele inspectie uitvoeren, wat de reikwijdte van zijn beoordeling beperkt.
Belangrijke Opmerking: Tijdens de initiële controle voegen inspecteurs vaak een vermelding toe dat er mogelijk meer overtredingen aan het licht komen als er later volledige schema's worden overlegd.
Dit betekent dat de koper geen volledig beeld heeft van de werkelijke staat van de installatie en kan worden geconfronteerd met extra overtredingen en onverwachte kosten tijdens de herkeuring. Deze onzekerheid vormt een aanzienlijk risico voor de koper, aangezien zonder volledige schema's niet duidelijk is welke problemen er nog in de installatie schuilen.
Kosten voor Conformiteitsherstel
In de meeste gevallen kost het herstel van de conformiteit, inclusief het opstellen of bijwerken van elektrische schema's, gemiddeld tussen de €1500 en €2000. Dit bedrag omvat doorgaans:
- Vervanging van het elektrische paneel volgens de huidige normen,
- Arbeidskosten,
- Het opstellen en aanpassen van elektrische plannen,
- Administratieve procedures voor het verkrijgen van attesten,
- Inspectiebezoek voor conformiteitscontrole.
Tip: Het is vaak raadzaam voor kopers om een aanvullende inspectie van de installatie te laten uitvoeren bij de vastgoedtransactie om onverwachte kosten voor conformiteitsherstel te voorkomen.
In sommige gevallen kan een volledige renovatie noodzakelijk zijn, vooral bij gebouwen van vóór 1950-1970, die veel voorkomen in grote steden. Deze gebouwen vereisen mogelijk een complete revisie van de elektrische systemen om aan de huidige normen te voldoen, wat de kosten aanzienlijk kan verhogen.
Advies voor Kopers: Voordat u een woning koopt met een niet-conformiteitsattest, is het verstandig om een professionele elektricien te raadplegen voor een kostenraming van mogelijke renovaties, vooral als het pand ouder is.
2.4. Beperkingen bij Kostenraming
Zonder nauwkeurige schema's kan een elektricien geen correcte offerte opstellen. Dit bemoeilijkt de kostenraming voor conformiteitsherstel en kan financiële verrassingen voor de eigenaar veroorzaken.
Let op: De kosten kunnen snel oplopen als verborgen problemen aan het licht komen, wat tot spanningen kan leiden tussen de klant en de professional.
2.5. Juridische Risico's en Aansprakelijkheden
Bij een ongeval kan het ontbreken van conforme schema's eigenaren en installateurs blootstellen aan juridische aansprakelijkheid.
Waarschuwing: Documenten moeten up-to-date en toegankelijk zijn om de veiligheid en conformiteit te waarborgen. Als een installatie niet aan de normen voldoet, kan dit leiden tot financiële en juridische sancties.
2.6. Fouten bij Interventies
Bij interventies kan het ontbreken van adequate schema's leiden tot fouten. Een elektricien die niet over nauwkeurige informatie beschikt, kan verkeerde aannames maken.
Tip: Zorg altijd voor betrouwbare schema's bij elke interventie om veiligheidsproblemen te voorkomen en de efficiëntie van reparaties te garanderen.
3. Wettelijke Vereisten
3.1. Formaat van de Schema's
Sinds de herziening van de regelgeving moeten de schema's in digitaal formaat worden aangeleverd om hun leesbaarheid en lange-termijn toegankelijkheid te garanderen. Dit betekent dat zelfs schema's die oorspronkelijk op papier zijn gemaakt, gedigitaliseerd en geprint moeten worden om conform te blijven.
Opmerking: De documenten moeten beschikbaar zijn voor alle betrokken partijen, zoals inspecteurs, huidige eigenaren en toekomstige eigenaren bij verkoop.
3.2. Handtekeningen van Verantwoordelijke Partijen
De schema's moeten worden ondertekend door drie verschillende partijen, wat zorgt voor een gedeelde verantwoordelijkheid:
- Installateur: Zorgt voor de opstelling en nauwkeurigheid van de schema's.
- Conformiteitsinstantie: Valideert de conformiteit van de installatie.
- Klant: Bewaart een kopie van de schema's voor toekomstig gebruik.
Dit handtekeningensysteem zorgt ervoor dat elke partij zich bewust is van haar verplichtingen en dat de documenten gecontroleerd en toegankelijk zijn indien nodig.
3.3. Bewaarregels
De betrokken partijen moeten zorgen voor een goede archivering en toegankelijkheid van de schema's. Bij wijzigingen in de installaties moeten de schema's worden bijgewerkt. Een documentbeheersysteem wordt aanbevolen om ervoor te zorgen dat alle documenten actueel zijn en voldoen aan de geldende normen.
- Eigenaar: Moet de schema's beschikbaar houden en opnemen in het laatste conformiteitsrapport.
- Elektricien: Bewaart de schema's als referentie voor toekomstige interventies.
- Conformiteitsinstantie: Is verplicht om een kopie van de schema's minimaal vijf jaar te bewaren.
Let op: Door de toenemende digitalisering van documenten kunnen complicaties ontstaan, zoals bedrijfsbeëindiging of complexe beheersystemen die de toegang tot kopieën van de plannen kunnen beperken. Zorg voor een nauwgezet beheer om problemen bij toekomstige controles te vermijden.
4. Soorten Elektrische Schema's

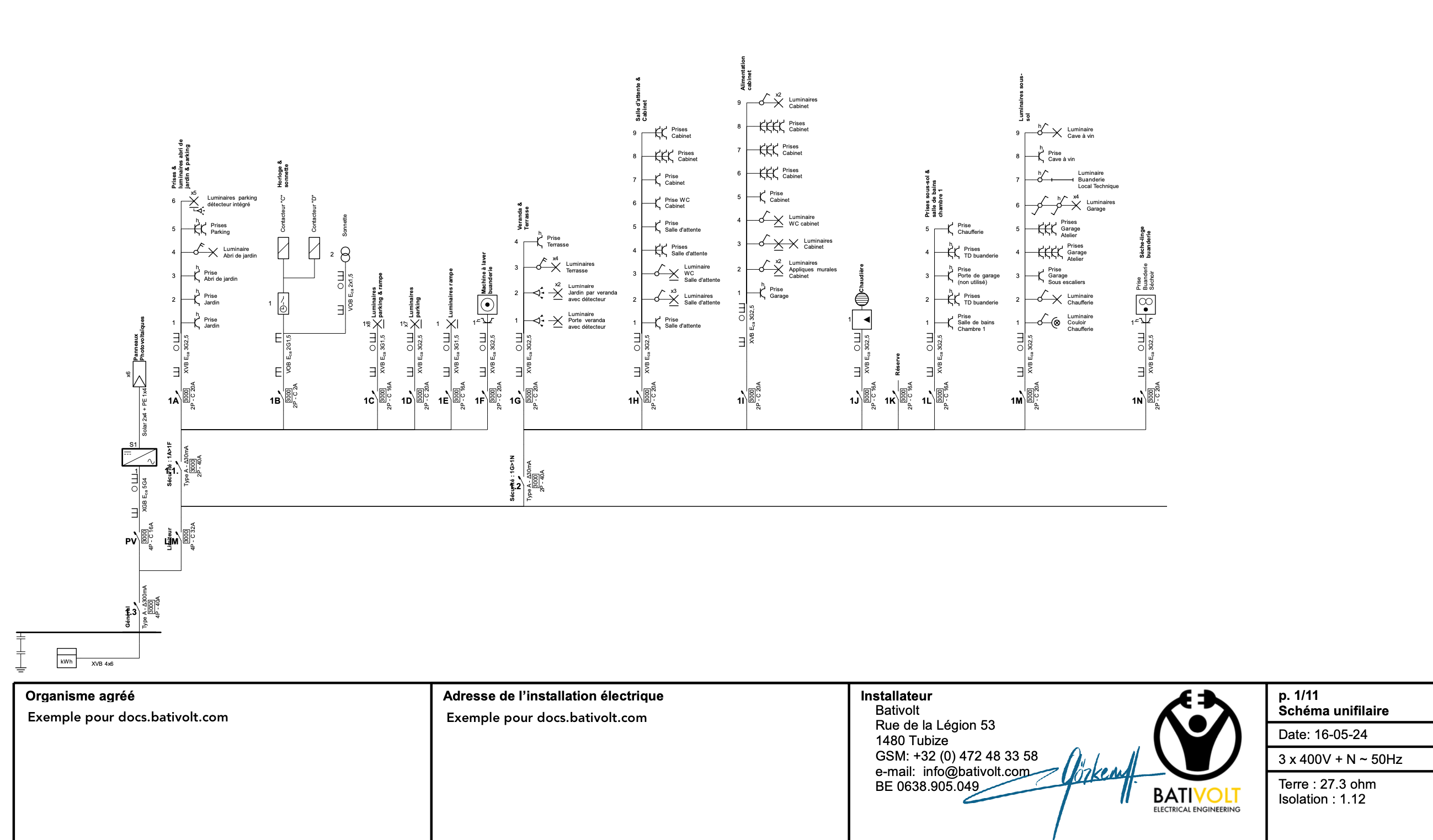

4.1. Eendraadschema's
Eendraadschema's bieden een vereenvoudigde weergave van de elektrische installatie, waarbij de verbindingen tussen de verschillende componenten worden getoond. Deze schema's zijn essentieel om de basisstructuur van de installatie te begrijpen en om de bescherming van de circuits te waarborgen.
Tip: Een goed gedetailleerd eendraadschema geeft een volledig overzicht van de installatie, wat onderhoud vergemakkelijkt en fouten tijdens interventies vermindert. Het dient ook als referentie voor toekomstige aanpassingen of uitbreidingen, waardoor consistentie wordt gegarandeerd.

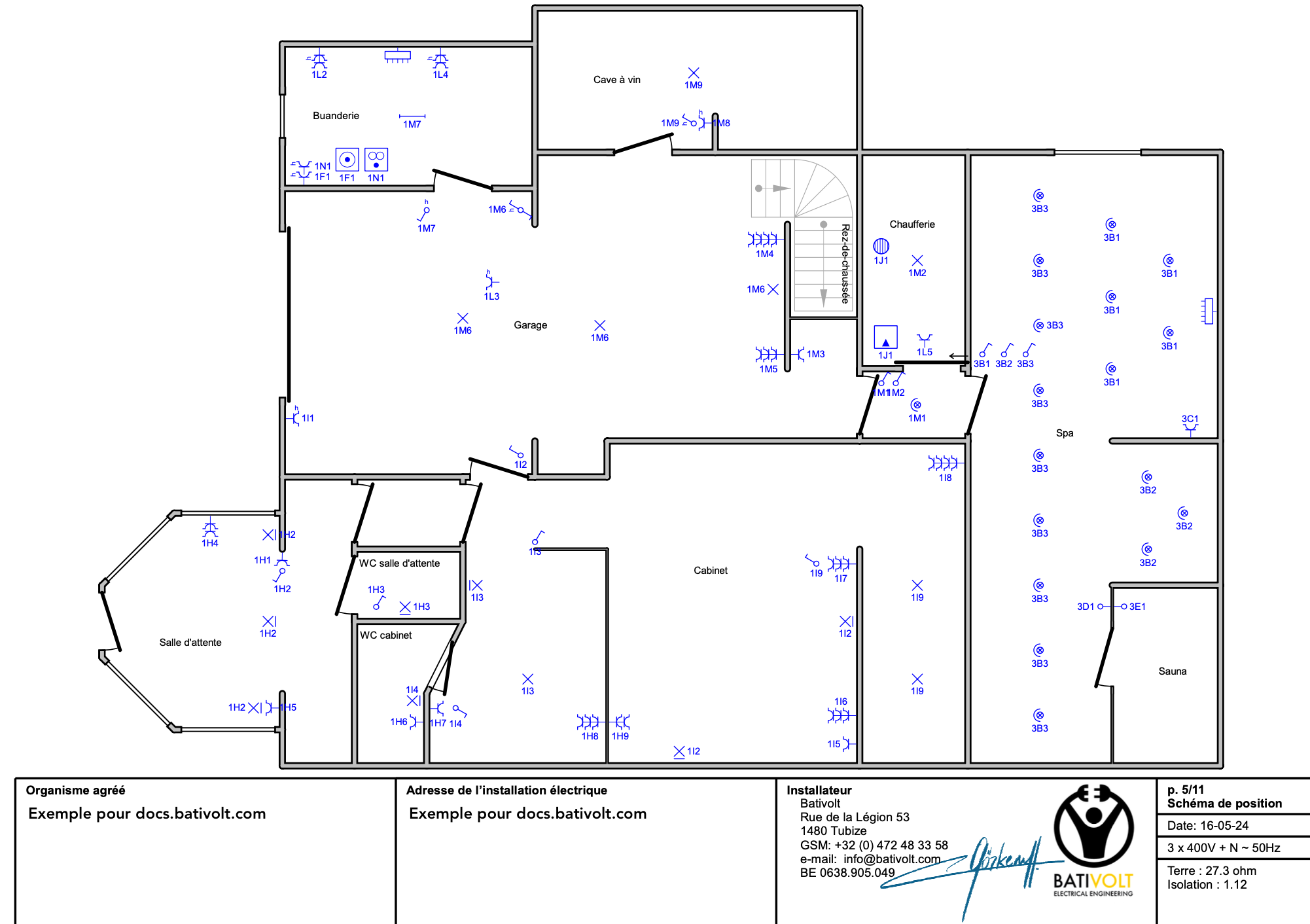

4.2. Positieschema's
Positieschema's tonen de exacte locatie van elk element van de installatie, wat interventies en reparaties vergemakkelijkt. Dit type schema helpt elektriciens efficiënter en veiliger te werken door een duidelijke referentie te bieden van elk onderdeel.
Tip: Positieschema's zijn vooral nuttig bij renovaties of wijzigingen van de installatie, omdat ze aangeven waar elk element fysiek is geplaatst.
5. Kosten
De kosten voor het opstellen van elektrische schema's kunnen aanzienlijk variëren. Ze beginnen doorgaans vanaf €350 exclusief BTW en kunnen oplopen tot duizenden euro's, afhankelijk van de complexiteit van de installatie. Factoren die de kosten beïnvloeden zijn onder meer:
- Gebruikte Software: De ontwerpsoftware kan in prijs variëren, wat invloed heeft op de totale kosten. Professionele software kan duur zijn, maar levert zeer gedetailleerde schema's op.
- Tijd en Arbeid: Het maken van nauwkeurige schema's vereist expertise en kan aanzienlijke tijdsinvestering vergen.
- Technische Complexiteit: Complexe installaties vereisen gedetailleerde schema's en meer tijd, wat de kosten verhoogt.
Advies: Vraag een gedetailleerde offerte aan, inclusief het gewenste detailniveau. Voor complexe installaties kan een hoger budget nodig zijn om gedetailleerde en volledige schema's te verkrijgen.
6. Wie Kan Schema's Opstellen?
Elektrische schema's kunnen door verschillende personen worden opgesteld, inclusief de eigenaar zelf. Om echter de nauwkeurigheid en conformiteit te waarborgen, is het sterk aanbevolen om deze taak aan gekwalificeerde professionals over te laten:
- Gekwalificeerde Professionals: Geautoriseerde elektriciens of gespecialiseerde ingenieurs bezitten de expertise om schema's op te stellen die voldoen aan de geldende normen en de veiligheidseisen.
- Wettelijke Verantwoordelijkheid van de Ondertekenaar: De ondertekenaar van het schema neemt juridische verantwoordelijkheid voor de conformiteit en veiligheid van de installatie. Bij problemen kan de ondertekenaar aansprakelijk worden gesteld voor eventuele fouten of niet-conformiteiten. Zonder professionele installateur neemt de eigenaar deze verantwoordelijkheid op zich.
Let op: Als er geen professionele installateur is betrokken, moet de eigenaar die het schema ondertekent zich bewust zijn van de juridische implicaties en de vereiste technische kennis. Onjuiste schema's kunnen leiden tot extra kosten voor conformiteit en zelfs veiligheidsrisico's.
7. Belang Tijdens Conformiteitscontroles
Elektrische schema's spelen een cruciale rol bij conformiteitscontroles door inspecteurs. Ze bieden essentiële informatie voor het beoordelen van de veiligheid en conformiteit van de installatie.
7.1. Nauwkeurige Conformiteitsbeoordeling
Inspecteurs gebruiken de schema's om te controleren of de installatie voldoet aan de geldende normen, zoals het AREI. Ze helpen snel de verbindingen en beschermingsapparaten te controleren, waardoor de inspectie efficiënter verloopt.
Goed om te weten: Goed bijgehouden schema's versnellen de conformiteitscontrole, waardoor inspecteurs eventuele overtredingen sneller kunnen identificeren zonder fysiek in de installatie te graven.
7.2. Snelle Identificatie van Overtredingen
Schema's maken het eenvoudiger om overtredingen op te sporen. Bijvoorbeeld, als een circuit beschermd moet worden door een aardlekschakelaar van 30mA, kan de aanwezigheid hiervan snel worden gecontroleerd met behulp van het schema.
Let op: Zonder gedetailleerd schema kan een inspecteur essentiële onderdelen over het hoofd zien, wat kan leiden tot ernstige veiligheids- en conformiteitsproblemen.
``### 7.3. Risicobeheer
Schema's zijn ook een essentieel hulpmiddel voor risicobeheer. In geval van een storing of defect helpen ze elektriciens om problemen snel te identificeren, de impact te evalueren en passende maatregelen te plannen.
Praktische Tip: Houd uw schema's up-to-date voor een snelle reactie in noodgevallen! Dit minimaliseert de downtime en garandeert de veiligheid van de gebruikers. ⚡
7.4. Professionele Verantwoordelijkheid
Voor elektriciens zijn duidelijke en nauwkeurige schema's essentieel om een veilige en conforme werkwijze te garanderen. Een elektricien die zonder schema werkt, loopt het risico aansprakelijk te worden gesteld als er later problemen optreden. Dit benadrukt het belang van nauwkeurige documentatie voor veiligheid en betrouwbaarheid.
Opmerking: Werken zonder schema kan de elektricien blootstellen aan aansprakelijkheid in geval van problemen. Een conform document biedt veiligheid voor zowel de klant als de professional.
7.5. Geïnformeerde Besluitvorming
Schema's geven elektriciens een volledig overzicht van de installatie, wat helpt bij het nemen van weloverwogen beslissingen voor eventuele wijzigingen of updates. Met een duidelijk beeld van de circuits kunnen elektriciens de impact van hun interventies evalueren en anticiperen op toekomstige behoeften.
Tip: Door up-to-date schema's beschikbaar te hebben, vergemakkelijkt u wijzigingen aan de installatie en garandeert u conform onderhoud.
Conclusie
Elektrische schema's zijn veel meer dan een eenvoudige technische weergave; ze vormen een fundamenteel onderdeel van de veiligheid en conformiteit van installaties. Hun afwezigheid of onnauwkeurigheid kan leiden tot aanzienlijke financiële, juridische en veiligheidsproblemen. Nauwkeurige en actuele schema's voor elke elektrische installatie zijn essentieel om gebruikers en professionals te beschermen tegen mogelijke aansprakelijkheid.
Kortom, een goed elektrisch schema is een onmisbaar hulpmiddel dat de veiligheid, conformiteit en efficiënte beheersing van installaties waarborgt. Bij twijfel over het opstellen of bijwerken van schema's is het sterk aanbevolen om een gekwalificeerde professional in te schakelen om toekomstige complicaties te voorkomen.
